我厂生产的光学石英玻璃窗口片，能耐高温和高压，主要应用于：特种光源，光学仪器，光电子，军工，冶金，半导体，光通讯等领域。它能实验温度：1200度，软化温度为：1730度，具体参数如下。

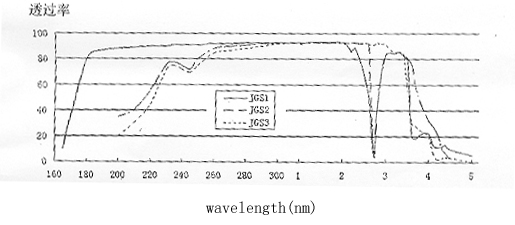

1．JGS1（远紫外光学石英玻璃）
它是用高纯度氢氧熔化的光学石英玻璃。具有优良的 透紫外性能，特别是在短波紫外区，其透过性能远远地胜过所有其他玻璃，在185mμ处的透过率可达90％，是185—2500mμ波段范围内的优良光学材料。
2．JGS2（紫外光学石英玻璃）
它是用氢氧熔化的光学石英玻璃。它是透过220—2500mμ波段范围内的良好材料。
3．JGS3：（红外石英玻璃）
它是具有较高的透红外性能，透过率高达85％以上，其应用波段范围260—3500mμ的光学材料。
| 石英玻璃物理性能 |
| 表1. | |
| 机 械 性 能 | 标 准 值 |
| 密度 | 2.2g/cm3 |
| 抗压强度 | 1100Mpa |
| 抗弯强度 | 67Mpa |
| 抗拉强度 | 48Mpa |
| 泊松比 | 0.14～0.17 |
| 杨氏模量 | 72000Mpa |
| 刚性模量 | 31000Mpa |
| 莫氏硬度 | 5.5～6.5 |
| | |
| 表2. | |
| 机 械 性 能 | 标 准 值 |
| 变形点 | 1280℃ |
| 软化点 | 1780℃ |
| 退火点 | 1250℃ |
| 比热(20～350℃) | 670J/kg.℃ |
| 热导率(20℃) | 1.4W/m.℃ |
| 折射率 | 1.4585 |
| 热膨胀系数 | 5.5×10-7cm/cm.℃ |
| 热加工温度 | 1750～2050℃ |
| 短期使用温度 | 1300℃ |
| 长期使用温度 | 1100℃ |
